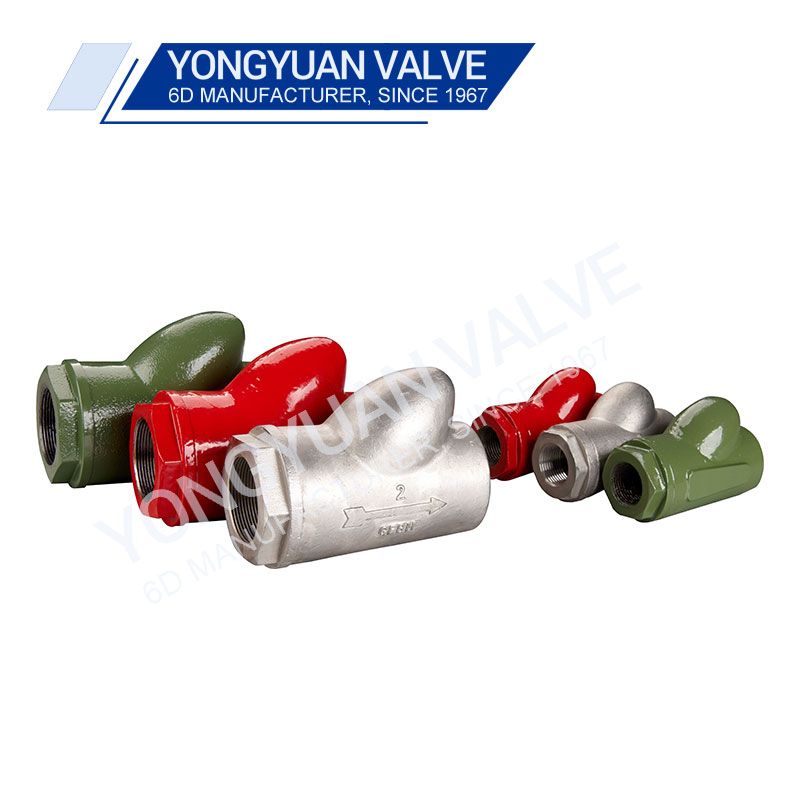

نقش و نقاط انتخابی شیرهای چک موضوعی در سیستم های سیال صنعتی

در مزارع صنعتی مانند نفت ، صنایع شیمیایی و انرژی الکتریکی ، ایمنی و پایداری سیستم های حمل و نقل سیال به طور مستقیم بر کارایی تولید و عمر تجهیزات تأثیر می گذارد. به عنوان یک "بازرسی یک طرفه" ضروری در سیستم خط لولهسوپاپ بررسی شدهبه دلیل ساختار جمع و جور ، آب بندی قابل اعتماد و ویژگی های نصب مناسب ، به عنصر کنترل ترجیحی برای خطوط لوله کوچک و متوسط ​​تبدیل شده است. در این مقاله از مزایای فنی و تجربه صنعت آن در انتخاب در ترکیب با سناریوهای برنامه واقعی بحث خواهد شد.

ارزش مهندسی طراحی اتصال به موضوع

در مقایسه با شیرهای چک فلنج سنتی ، اتصالات نخ (NPT ، BSPT و سایر استانداردها) نیازهای فضای نصب را به میزان قابل توجهی کاهش می دهد ، و به ویژه برای سیستم های خط لوله با راهروهای متراکم یا تعبیه شده در تجهیزات مناسب است. یک مورد تحول فنی یک پالایشگاه نشان می دهد که در خطوط لوله بازیابی بخار زیر DN80 ، استفاده از دریچه های چک نخ ، زمان نصب را 40 ٪ کوتاه می کند و از خطر نشت ناشی از استرس پیچ ناهموار در اتصالات فلنج جلوگیری می کند. با این حال ، لازم به ذکر است که بدنهای دریچه نخ ممکن است در سناریوهای جداسازی مکرر از پوشیدن نخ رنج ببرند. توصیه می شود از اتصالات زنده در بخش های لوله با فرکانس نگهداری بالا استفاده کنید.

انتخاب نوع مکانیسم چک

نوع نوسان: دیسک دریچه یک ساختار لولا است که می تواند تحت فشار کم باز شود و برای رسانه هایی با ویسکوزیته بالا (مانند روغن سنگین) مناسب است. هنگامی که یک گیاه شیمیایی از یک دریچه چک از نوع نوسان در یک خط انتقال روغن باقیمانده استفاده می کرد ، مشخص شد که وقتی محیط حاوی بیش از 3 ٪ ذرات جامد باشد ، برای جلوگیری از تأثیر بیش از حد آونگ در سطح آب بندی ، محدود کننده دیسک دریچه ای لازم بود.

2. نوع به کمک بهار: بسته شدن سریع با قبل از تنگ شدن بهار حاصل می شود ، که می تواند به طور موثری پدیده چکش آب را از بین ببرد. در تحول سیستم آبرسانی یک نیروگاه ، پس از تعویض دریچه چک آسانسور معمولی با یک شیر به کمک بهار ، نوسان فشار اوج هنگام خاموش شدن پمپ 62 ٪ کاهش یافته است.

دروس صنعت در مورد سازگاری مواد

● شرایط دمای پایین: یک پروژه LNG یک بار از یک بدنه دریچه 304 استفاده می کرد که تحت یک محیط -196 cruched شکسته شد. بعداً ، آن را با یک ماده 316L تحت درمان با یک حلقه مهر و موم PTFE جایگزین کرد و چرخه عملیاتی تا بیش از 5 سال گسترش یافت.

● محیط خورنده: در صنعت کلر-آلکالی ، ترکیبی از بدنه دریچه Hastelloy C276 و ساقه دریچه کروم سخت دارای طول عمر سه برابر بیشتر از دریچه های فولادی دوبلکس معمولی است. اگرچه هزینه اولیه 35 ٪ افزایش می یابد ، متوسط ​​هزینه نگهداری سالانه 58 ٪ کاهش می یابد.

خرد عملی نصب و نگهداری

1. شناسایی جهت جریان: یک کارخانه مواد غذایی که یک بار باعث آلودگی جریان مخزن تخمیر شده به دلیل کارگران نصب شیرها به صورت معکوس شد. بعداً ، سیستم "Arrow Direction Direction Direction Direction Arrow + نصب" برای از بین بردن چنین مشکلاتی به طور کامل اجرا شد.

2. نظارت آنلاین: در زمینه های پر تقاضا مانند انرژی هسته ای ، شیرهای چک با موضوع هوشمند با رابط های سنسور می توانند برای نظارت بر وضعیت باز و بسته شدن تفکرات دریچه در زمان واقعی انتخاب شوند و داده ها می توانند برای دستیابی به نگهداری پیش بینی شده به سیستم DCS وصل شوند.

انتخابشیرهای چک موضوعییک مقایسه پارامتر ساده نیست ، اما نیاز به بررسی جامع به خصوصیات متوسط ​​، رفتار دینامیک سیستم و هزینه های چرخه زندگی کامل دارد. توصیه می شود "کتابخانه حالت خرابی دریچه" برای جمع آوری موارد خرابی معمولی مانند آب بندی فرسایش سطح و خستگی بهاری ایجاد شود و یک درخت تصمیم گیری انتخاب را منحصر به فرد برای شرکت تشکیل دهد. در زمینه تحول هوشمند ، دریچه هایی با توابع نظارت بر وضعیت یکپارچه به پیکربندی استاندارد نسل بعدی خطوط لوله صنعتی تبدیل می شوند.
